Anziché ricorrere al laborioso calcolo dei dodicesimi, può essere utile determinare l?altezza dell?acqua tramite un semplice grafico realizzabile su un foglio a quadretti. Ciò offrirà il vantaggio di poter determinare l?altezza dell?acqua con una facile lettura del grafico, in qualsiasi momento tra due maree. Questo metodo grafico è leggermente meno preciso rispetto al calcolo (ma comunque sufficiente per poter essere utilizzata validamente nella navigazione da diporto, purché si utilizzi un'altezza del pilota ragionevole).
1ª fase: reperire le informazioni sulle maree e apportarvi le correzioni necessarie
È necessario conoscere: il coefficiente di marea, gli orari e le altezze dell'alta marea (PM) e della bassa marea (BM) nel porto principale, per poi apportare le correzioni necessarie:
- Modifiche relative al porto secondario: apportate le modifiche relative all?altezza e agli orari in base al vostro porto o alla vostra zona di navigazione (consultare la tabella delle correzioni relative alle porte secondarie riportata nel vostro calendario delle maree)
- Verificate che gli orari che state utilizzando corrispondano effettivamente all?ora legale; in caso contrario, apportate le correzioni necessarie (ad esempio, gli orari delle maree dello SHOM sono espressi in TU+1 tutto l'anno e occorre aggiungere un'ora da aprile a ottobre, poiché l'ora legale è in TU+2)
- Correzioni relative alla pressione barometrica: i livelli d'acqua sono indicati per una pressione di 1013 ettopascal. Se la pressione è superiore, i livelli d'acqua devono essere ridotti di 1 cm per ogni ettopascal in più (ad esempio, una pressione atmosferica di 1033 hPa corrisponderà a 20 cm di altezza dell'acqua, da sottrarre alle altezze dell'acqua indicate nel calendario delle maree). Al contrario, se la pressione è inferiore, i livelli dell?acqua dovranno essere aumentati di 1 cm per ogni ettopascal inferiore a 1013 hPa.
Grazie a queste informazioni, ora è possibile calcolare l'ora di marea. Le maree non durano esattamente 6 ore: in certi periodi dell'anno possono durare più a lungo (ad esempio alle 6:45) e a volte per un periodo più breve (ad esempio alle 5:15). È quindi opportuno ricalcolare ad ogni marea il valore dell'ora di marea: il modo più semplice è convertire in minuti il tempo che intercorre tra una marea e l'altra e poi dividere tale cifra per 6.
Esempio pratico durante una marea a Port Haliguen
Vorremmo conoscere il livello dell'acqua in ogni momento nei pressi di Port Haliguen, nel pomeriggio del 25 aprile. Il calendario delle maree indica per Port Navalo una bassa marea alle 13:47 con un'altezza dell'acqua di 0,60 m e un'alta marea alle 19:54 con un'altezza dell'acqua di 4,55 m. Il coefficiente di marea è pari a 45 (marea morta). La pressione atmosferica è di 1003 hPa.
Correzione degli orari: a Port Haliguen (porto secondario in acque morte): -20 minuti per la PM e -5 minuti per la BM. Gli orari a Port Haliguen sono quindi BM 13:42 e PM 19:34. L'elenco ci fornisce gli orari secondo l'ora legale, quindi non sono necessarie ulteriori correzioni.
Correzioni dei livelli dell'acqua: porto secondario in acque morte +0,25 m per la PM e +0,10 m per la BM. I livelli dell'acqua a Port Haliguen sono quindi: BM 0,70 m e PM 4,80 m. Inoltre, la pressione atmosferica di 1003 hPa ci impone di aumentare tali valori di 0,10 m. I livelli dell?acqua da considerare saranno quindi BM 0,80 m e PM 4,90 m.
Calcolo dell'ora di marea: tra le 13:42 e le 19:34 ci sono 5 ore, ovvero 300 minuti + 18 minuti + 34 minuti, per un totale di 352 minuti / 6 = 59 minuti.
2ª fase: tracciare la base del grafico su carta millimetrata o con il "Règle calculateur de marée"

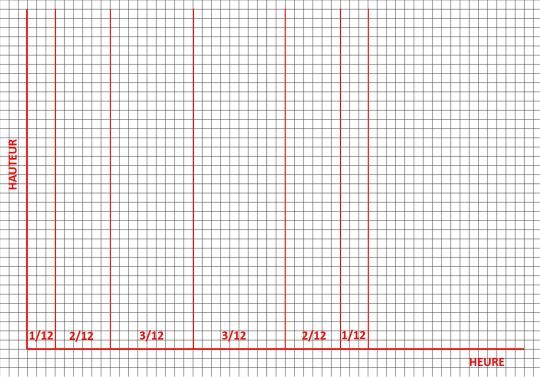

Prendere un foglio di carta a quadretti (o in millimetri, se si desidera una maggiore precisione) , quindi tracciare la base grafica seguendo il modello riportato di seguito:
È possibile distanziare più o meno le dodicesime a seconda delle dimensioni della griglia: più le linee verticali sono distanziate, più la lettura risulterà precisa. L'esempio qui riportato si basa sulle dimensioni di un foglio di formato A4.

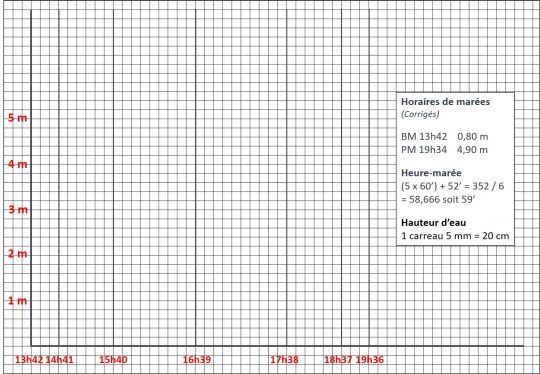

3ª fase: inserire le ore e le altezze sul grafico
In base all'orario di marea calcolato, indicare sul grafico gli orari delle maree.
Per raggiungere le altezze, scegliere una scala in base all?escursione di marea : 1 piastrella da 5 mm per 20 cm di escursione di marea / 1 piastrella da 5 mm per 10 cm di escursione di marea / 2 piastrelle da 10 mm per 50 cm di escursione di marea, ...

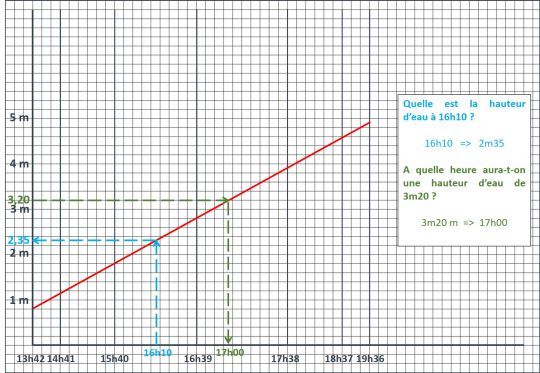

Tracciare la linea di marea
Individuare sulla griglia il punto corrispondente all'alta marea e quello corrispondente alla bassa marea e tracciare una retta tra questi due punti.
Ora è molto semplice stabilire: il livello dell'acqua in un'ora data oppure A che ora raggiungeremo il livello dell'acqua desiderato? (vedi gli esempi nel grafico)
